Statiksoftware ermöglicht Umsetzung von komplexem Wellnessbereich

Die Südtiroler Gemeinde Olang lockt zahlreiche Touristen in ihre malerische Bergwelt. Sie können jetzt auch Wellness quasi über Gipfeln schwebend erleben. Dafür sorgt eine neue auskragende Plattform des Panoramahotels „Hubertus“, deren Statik mithilfe der Planungssoftware von Allplan und Frilo entwickelt worden ist.

Allplan diente als Arbeitsumgebung für die Ausführungsplanung, die Ausführungsstatik und die Sicherheitspläne. Die bauteilweise erfolgte Bemessung der Tragglieder in Stahl, Beton und Holz – darunter fallen die Fundamente, Stützen, Träger sowie geschraubte Stahlanschlüsse – erfolgte in Frilo.

Direkte Zusammenarbeit mit Zimmerern und Schlossern

Ergänzend wurde eine weitere Statik-Software zur 3D-Analyse der globalen Tragfähigkeit und Gebrauchstauglichkeit der Gesamtstruktur genutzt. Aufgrund des engen Zeitfensters und der direkten Zusammenarbeit mit Zimmerern und Schlossern erfolgte der Datentransfer zwischen den Projektbeteiligten und ihren unterschiedlichen Planungsprogrammen vorrangig per DWG. Auf einen Open-BIM-Prozess wurde verzichtet.

Zu Beginn wurden mehrere statische Systeme untersucht. Die vom Bauherrn und Architekturbüro freigegebene Variante bildete anschließend die Grundlage für die Lastermittlung und eine erste Bemessung. Die elementweise erfolgten Berechnungen blieb jederzeit schnell überprüf- und anpassbar. Nach der definitiven Maß- und Detailfreigabe durch die Ausführungsplanung konnte unmittelbar die Ausführungsstatik erstellt werden.

Nachweise nahezu ohne Berechnungszeit

Mithilfe der einzelnen Module in Frilo lassen sich die planerischen Herausforderungen rasch lösen. Die Nachweise erfolgten dabei nahezu ohne Berechnungszeit. Dank der Vielseitigkeit der Programme gelang es zudem, verschiedene Lösungsansätze intuitiv in kürzester Zeit zu überprüfen und schnell Aussagen zu Machbarkeit und Baukosten zu treffen. Komplexe Geometrien und Detailpunkte wurden schließlich aus Frilo exportiert und in Allplan in die Positionspläne übertragen.

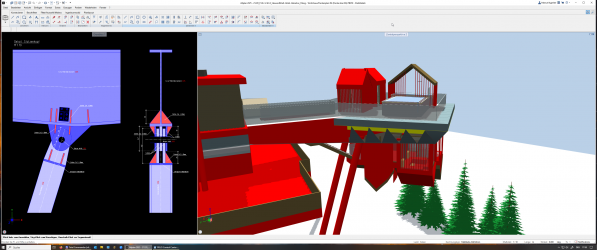

Stahldetails und Anschlüsse sind grundsätzlich in Frilo berechnet, als DXF/DWG exportiert und in Allplan importiert und lagegenau verortet worden. Die Stahlbetonplatten mit einfacher rechteckiger Geometrie wurden direkt in Frilo modelliert und bemessen. In Allplan erfolgte anschließend die Bewehrungsplanung und Planableitung.

Foto: IPM Eng.
