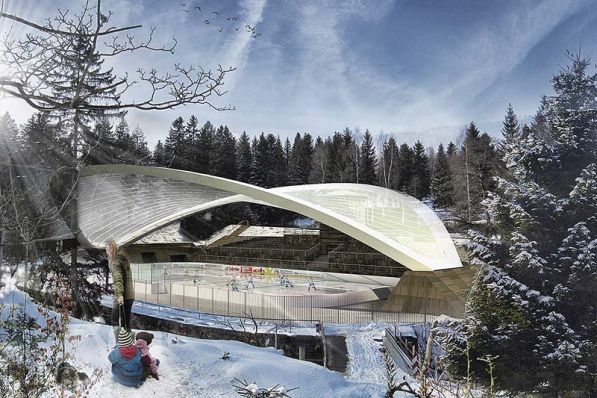

Schierker-Feuerstein-Arena soll wieder zum Leben erwachen

Wernigerode revitalisiert historische Wintersportstätte im Harz

Steinach – Paschal liefert das Schalungs-Know-how zur Vitali-sierung der Schierker-Feuerstein-Arena. Alle Stahlbeton-Basiskonstruktionen, ob Fundamentblöcke, Zugbänder oder Rohbauten wurden mit Schalungs- und Rüstsystemen von Paschal in die gewünschte Form gegossen.

Wo 1950 die ersten Wintersportmeisterschaften der DDR eröffnet wurden, sollen nach der erfolgreichen Vitalisierung ganzjährig Veranstaltungen stattfinden. In den Sommermonaten sind Kulturveranstaltungen vorgesehen.
Mit dem Bauprojekt im Stadtteil Schierke verknüpft Wernigerode die Hoffnung, sukzessive die touristische Attraktivität zu steigern und den Brocken zum Wintertourismuscenter auszubauen.
Nach den Entwurfsplänen von Graft Architekten aus Berlin führt die ARGE aus Umwelttechnik & Wasserbau GmbH sowie Stratie Bau GmbH, im Auftrag der Stadt Wernigerode die Um- und Neubauten an der Schierker-Feuerstein-Arena durch.


Stahlbetonkonstruktionen mit besonderen Anforderungen
Zum Ausführen der Stahlbetonarbeiten holten die Bauunternehmen den Schalungsexperten Paschal mit ins Boot, um auf Nummer Sicher zu gehen. Denn, den ortskundigen Bauunternehmen waren die Besonderheiten des Baugrunds bekannt, er war nicht besonders tragfähig und bedurfte der Tragfähigkeitsverbesserung. Allein hierfür wurden 700 Kubikmeter Beton eingesetzt, um den Baugrund zu verfestigen.
Generell machten sich die regelmäßigen Baustellenbesprechungen zum Abstimmen der nächsten Arbeitsschritte positiv bemerkbar. Denn trotz sorgfältigster Planung und Arbeitsvorbereitung war bei dieser Baumaßnahme die gleitende Projekt- und Detailplanung, bedingt durch die speziellen Anforderungen und Baugrundbedingungen, unabdingbar notwendig.

Schalungsplanung
Auf der Basis der Werkpläne fertigte Paschal zusammen mit der Planungsabteilung der Umwelt-technik & Wasserbau GmbH in Kombination der beiden Softwaresysteme PPL 10.0 von Paschal und AutoCAD die Schal- und Rüstpläne an, die bei der Materialplanung das eigene Schalungsmaterial der Umwelttechnik & Wasserbau GmbH berücksichtigte.

Fundamentblöcke und Stahlbetonzugbänder
Um die enormen Kräfte der 76 Meter langen und gebogenen Dachkonstruktion sicher abzuleiten wurden zwei gegenüberliegende Fundamentblöcke mit dem Schalsystem Logo.3 eingeschalt und betoniert.
Zur Aufnahme der enormen Schubkräfte aus der Dachkonstruktion wurden die Fundamente zusätzlich mit zwei jeweils 90 Meter langen Stahlbetonzugbändern verbunden. Jedes Stahlbetonzugband hat eine Bauteilhöhe von 5 Meter. Auch hierzu wurde das Schalungssystem Logo.3 eingesetzt. Für die Fundamentierung waren 500 Quadratmeter der Logo.3-Schalung im Einsatz.

Funktionsgebäude aus Stahlbeton
An die Stahlbetonfundamentkonstruktionen schließen zwei Funktionsgebäude an, die die Stadiontechnik aufnehmen, die Umkleide- und Sozialräume beheimaten und Platz für einen Gastronomiebetrieb bieten. Auch der Rohbau beider Funktionsgebäude ist eine Stahlbetonkonstruktion.
Zum Erstellen der Betonkonstruktionen wurden zum Schalen der Betonwände rund 1.500 Quadratmeter Logo.3 eingesetzt und zum Schalen der Betondecken 500 Quadratmeter des Deckenschalsystems Paschal-Deck und das Traggerüst GASS.

von

Erschienen in Ausgabe: März 2017 | Seite 31
