Sagrada Familia in Barcelona hat den höchsten Kirchturm der Welt

Der höchste Kirchturm der Welt stand bis Ende Oktober noch in Deutschland – genauer: in Ulm. Das Münster dort hat nun seinen Status an die "Sagrada Familia" in Barcelona verloren.

Zwar ist das Bauwerk dort noch lange nicht fertiggestellt. Aber mit dem Setzen eines Steins auf den Hauptturm ist eine Höhe von 162,91 erreicht worden. Das Ulmer Münster ist 161,53 Meter hoch.

"Basílica i Temple Expiatori de la Sagrada Família" lautet der volle Name

Mit vollem Namen heißt die Kathedrale in Barcelona »Basílica i Temple Expiatori de la Sagrada Família«. Sie zählt wegen ihrer architektonischen Originalität zu den berühmtesten Bauwerken der Welt. Der zentrale Turm, der nach Jesu Christi benannt ist, soll eine Höhe von 172 Metern erreichen. Damit wird das Bauwerk noch gut zehn Meter höher sein als derzeit.

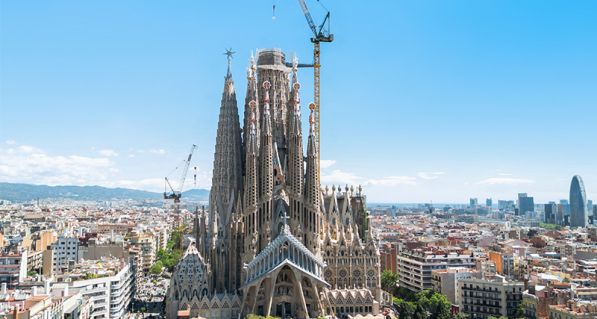

Mitte Juni 2024 war beim Turmbau bereits die Höhe von 135 Metern erreicht worden. Dabei nutzten die beteiligten Bauunternehmen die Hilfe der Verstellausleger-Krane 710 HC-L 32-64 Litronic sowie 125 HC-L, jeweils von Liebherr.

Verstellausleger minimieren die Auswirkungen beim Schwenken

Aus mehreren Gründen hat sich die für die "Sagrada Família" zuständige Bauverwaltung für die beiden Krane entschieden. „Zum einen minimieren Verstellausleger die Auswirkungen beim Schwenken über benachbarten Gebäuden“, erklärt Fernando Villa, Direktor für Bauwesen und Technologie: „Und zum anderen lassen sie sich an das jeweilige Einsatzgebiet anpassen.“ Gerardo Urendez von Liebherr Ibérica sieht ebenfalls in den großen Lastkurven die große Stärke: „Dank des Verstellauslegers arbeiten sie auch auf engstem Raum“, sagt er.

Tatsächlich ist nicht nur das Bauwerk ungewöhnlich, sondern auch die Baustelle. Sie befindet sich mitten im Herzen der Millionen-Metropole Barcelona. Für die zahlreichen Touristen, die alljährlich die Stadt besuchen, ist der Besuch der Kathedrale Pflicht. Für die Planer des Kraneinsatzes war dies mit zu berücksichtigen. Die Montage musste also in kürzester Zeit erfolgen, um den täglichen Besucherstrom nicht zu beeinträchtigen.

Spezielle Verankerungskonstruktion ist 20 Meter lang

Und dann sind da noch die gewaltigen Ausmaße des Bauwerks, das sein Schöpfer Antoni Gaudí sicher nicht vordergründig dafür entworfen hat, dass sich Turmkrane leicht daran oder darauf montieren lassen. So musste im Vorfeld eine spezielle Verankerungskonstruktion mit einer Länge von 20 Metern, einer Breite von zehn Metern und einem Gewicht von 27 Tonnen entworfen und hergestellt werden.

Dadurch konnte der Liebherr 710 HC-L 32-64 Litronic in einer Höhe von rund 54 Metern montiert werden, wobei laut Projektleiter Jochen Wille auch sämtliche Sicherheitsanforderungen erfüllt worden sind. „Anschließend musste der Kran auf seine endgültige Höhe klettern“, so Wille.

In etwa 130 Metern Höhe am Hauptturm ließ sich der Kran dann mit der Spezialkonstruktion  verankern. Insbesondere waren die wechselnden Witterungsbedingungen in solchen Höhen zu beachten. Die Montage des Teleskopauslegers war nur bei bestimmten Windgeschwindigkeiten möglich. Viel Platz für Manöver fehlte. Jeder Arbeitsschritt musste also mit viel Vorbereitung im Detail geplant werden.

Enge Zusammenarbeit unterstützte die Maßarbeit mit den Kranen

Voraussetzung für dieses maßgeschneiderte Projekt war die enge Zusammenarbeit zwischen dem Kunden, dem lokalen Vertriebspartner Grúas Cerezo und der Tower Crane Solutions des Liebherr-Werks. Die Projektabteilung Liebherr Tower Crane Solutions unterstützte das Projekt „Sagrada Familia“ von Anfang an aktiv und brachte seine weitgreifende Erfahrung großer und anspruchsvoller Projekte weltweit ein. Auch Grúas Cerezo spielte laut Liebherr eine Schlüsselrolle und wird dies als drittes Glied in der Kette weiterhin tun. Er liefert als lokaler Vertriebspartner die technisch-rechtliche Beratung und ist neben der Montage auch für die Wartung der Krane zuständig.

Wann der Bau der Kathedrale komplett abgeschlossen wird, ist unklar, da das Bauende vom Fluss der Stiftungs- und Spendengelder sowie touristischer einnahmen abhängig ist. Gerechnet wird derzeit mit dem Jahr 2033. Als Ort des Glaubens fungiert die Kirche aber bereits seit nahezu genau 15 Jahren: Am 7. November 2010 weihte der damalige Papst Benedikt XVI. die Kathedrale.

Offizielle Auslieferung des Liebherr-Verstellauslegerkrans 710 HC-L. Von links nach rechts: Fernando Villa (Sagrada Familia), Antonio Cerezo (Grúas Cerezo), Tobias Böhler (Liebherr Ibérica), Daniel Morales (Sagrada Familia), Miguel Cerezo (Grúas Cerezo) y Roberto Insausti (Liebherr Ibérica). Fotos: Liebherr
