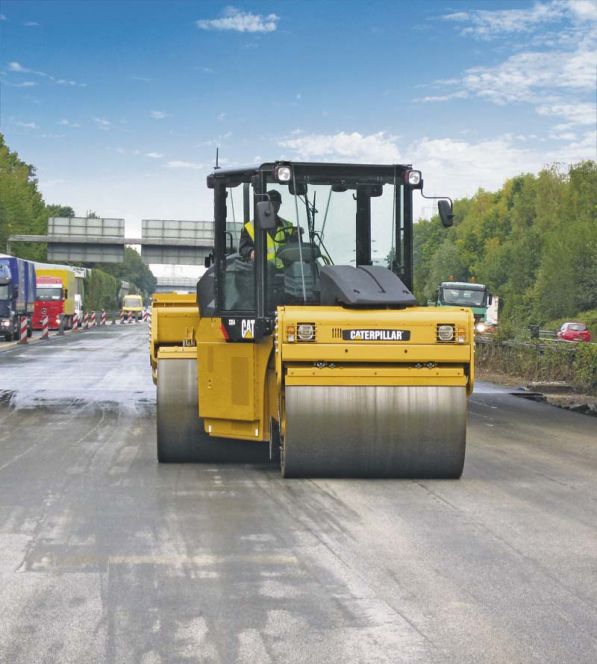

Die Drehschemellenkung ermöglicht enge Wenderadien und noch schnelleres Verdichten durch Versetzen der Bandagen im Hundegang.    (Foto: Caterpillar/Zeppelin)
Die Drehschemellenkung ermöglicht enge Wenderadien und noch schnelleres Verdichten durch Versetzen der Bandagen im Hundegang. (Foto: Caterpillar/Zeppelin)

Neue Assistenzsysteme verbessern Verdichtung

Caterpillar-Tandemvibrationswalze CD54B mit neuer Technologie

Garching bei München – Die neue Cat-Tandemvibrationswalze CD54B in der Klasse von 8 bis 11 Tonnen bietet 1.700 Millimeter breite Bandagen, eine Druckberieselungsanlage, Drehschemellenkung und Verbesserungen bei der Cat-Verdichtungskontrolle, womit der Fahrer ein höheres Leistungsniveau erreichen kann. Zu den technischen Verbesserungen zählen Verdichtungseinstellautomatik, Kartierung von Übergängen und Temperatur, Kommunikation von Maschine zu Maschine und Verdichtungsmesswert (CMV, Compaction Meter Value).

Verdichtungseinstellautomatik
Die Verdichtungseinstellautomatik (AAC, Auto-Adjustable Compaction), die auf einfache Be-dienung und optimale Verdichtung ausgelegt ist, sorgt für die höchstmögliche Amplitude, bei der weder Unter- noch Überverdichtung eintreten. Das System nutzt die vordere und hintere Bandage. Es kann die Einstellung über das gesamte Amplitudenspektrum in wenigen Sekunden vornehmen und so eine gleichmäßige, homogenere Verdichtung der gesamten Schicht fördern.

Darstellung der Anzahl der Übergänge und der Temperatur
Systeme zur Kartierung von Übergangszahl, Verdichtungswert und Temperatur liefern Echtzeitwerte, die die ausgeführten Übergänge und die Schichttemperaturen anzeigen. Das verringert Unregelmäßigkeiten beim Walzschema, die durch Unaufmerksamkeit und Ermüdung des Fahrers, Mehrfachbelastung des Fahrers und Nachtarbeit verursacht werden können.
Ohne das System sind Fahrer möglicherweise unsicher, was den Haltepunkt bei einem vorherigen Übergang oder der Rückfahrt anbelangt, ob die Überlappung bei den Übergängen ausreichend war oder ob die Schichttemperatur im zulässigen Bereich lag.

Kommunikation von Maschine zu Maschine
Durch Übermittlung der Daten zur bearbeiteten Fläche und der Übergangszahl über die Betriebs­anzeigen mehrerer Maschinen hilft das System „Kommunikation von Maschine zu Maschine“ bei der ständigen Koordinierung der Walzschemata. Mit einem Blick auf die Farbanzeige können die Fahrer erkennen, welche Flächen bearbeitet und wie viele Übergänge ausgeführt worden sind. Wenn ein nachfolgender Fahrer feststellt, dass eine Fläche noch nicht bearbeitet worden ist, kann der Mangel unverzüglich behoben werden, damit eine einheitliche Bearbeitung sichergestellt ist.
Das System erleichtert die gestaffelte Verdichtung, wenn mehrere Maschinen nach Walzschemata mit fünf oder sieben Übergängen arbeiten.

Verdichtungsmesswert
Die Verdichtungsmesswert-Technologie arbeitet mit einem Beschleunigungsmesser an der Bandage, um die Kräfte der Vibrationsbandage zu messen und aufzuzeichnen. Eine auf den aufgezeichneten Kräften beruhende Berechnung dient zu Ermittlung eines einheitenlosen Werts (kombinierter Steifigkeitswert), der auf die Steifigkeit der aktuellen und tragenden Schichten unter der Bandage hinweist. Das System kann mit RTK-Genauigkeit arbeiten und dadurch bestmögliche satellitengestützte Positionierung bieten. Es kann Daten zu Verdichtung, Frequenz und Übergangszahl spezifischen Standorten zuordnen.

Effiziente Leistung und Eco-Modus
Der Cat-Motor C3.4 (75 Kilowatt (102 PS)) erfüllt die EU- Emissionsnorm Stufe IV. Sein automatischer Eco-Modus arbeitet bei veränderlichen Motordrehzahlen, um Sprit zu sparen und Geräuschpegel zu senken.

Arbeitsumgebung
Die serienmäßige 180-Grad-Drehbarkeit des Sitzes bzw. die optionale 360-Grad-Positionierung verbessern die Sicht des Fahrers und bieten mehr Komfort. Durch die neue Handradlenkung entfällt die Frontlenkkonsole, sodass der Fahrer die Wasserberieselungsleis­tung besser überwachen kann. Eine Flüssigkristallanzeige und Drucktaster erleichtern die Bedienung und erhöhen den Komfort in dieser Arbeitsumgebung.

Verdichtungsleistung
Bei der Walze CD54B sorgt die Drehschemellenkung an jeder Bandage für optimale Steuerbarkeit auf kleinen Baustellen. Außerdem kann die Walze mit geteilten Bandagen ausgerüstet werden, die das Aufreißen der Decke bei Kurvenfahrten verhindern. Der große Bandagenversatz von 1,3 Meter erlaubt bis zu drei Meter Überdeckung und damit hohe Leistung auf dünnen Schichten. Das Vibrationssystem mit zwei Amplituden und zwei Frequenzen ist auf hohe Verdichtungsleistung bei Schichten jeder Dicke ausgelegt.

Eine verstellbare Vibrationsautomatik trägt zur Vermeidung von Überverdichtung bei und sorgt für Gleichmäßigkeit am Anfang und am Ende der einzelnen Übergänge. Die automatische Geschwindigkeitsregelung erleichtert die Einhaltung der Stoßintervalle zur Erzielung einer optimalen Verdichtungsleistung. Bei der Wasserberieselungsanlage sind zwei Pumpen, eine dreistufige Filterung, ein einstellbarer Intervallbetrieb und eine optionale Frostschutzausrüstung vorgesehen. Die zwei Pumpen ermöglichen den Betrieb bei Rückwärtsfahrt und wechseln mit der Fahrtrichtung, um die Nutzungsdauer zu verlängern. Die Filter an der Einfüllöffnung tragen dazu bei, Verstopfungen der Wasserpumpen und Spritzdüsen zu vermeiden. Der einstellbare Intervallbetrieb spart Wasser und sorgt durch verlängerte Nachfüllintervalle für optimale Effizienz.
