Langlebige Qualitätsschalung für perfekte Wände

Ratingen – Wer heutzutage in eine Kaufschalung investiert, ist von deren Einsatzeffizienz und Langlebigkeit überzeugt. Ein Probeeinsatz genügte der renommierten Anton Schick GmbH + Co.KG aus Bad Kissingen, um das Wandschalungssystem Platinum 100 zu ordern.

Vor allem bei großen Flächen, aber auch wenn’s kleinteilig wird: Das ganzheitlich konzipierte Wandschalungssystem Platinum 100 bringt Wirtschaftlichkeit und Qualität auf die Baustelle. Zwei ganz unterschiedliche Bauprojekte aus Frankfurt am Main belegen das.

Beim Neubau des KfW-Bankengebäudes am Frankfurter Hauptsitz überzeugte die hochwertige krangebundene Wandschalung unlängst nicht nur mit ihren bereits hinlänglich bekannten Vorzügen: hohe Betoniergeschwindigkeit, innovative Ankertechnik und hohe Beton­oberflächengüte. Auch als Eck- und Säulenschalung machte sie eine gute Figur.

Beim derzeit größten Bauvorhaben von Schick im Rhein-Main-Gebiet, dem Frankfurter DomRömer-Quartier, sind unter anderem viele kleinteilige Gebäudestrukturen zu erstellen. Auch bei diesem Einsatz setzt Schick-Bauleiter Stefan Falkenberg auf die Platinum 100 Schalung: „Zum einen sind bei diesem Projekt die Anforderungen an die Ebenheit der Betonoberflächen sehr hoch. Gleichzeitig ist aber auch der gesteckte Zeitplan extrem eng. Beide Herausforderungen lassen sich mit dem Platinum-System hervorragend erfüllen.“

Mit dem Einsatz der Wandschalung Platinum 100 beim KfW-Neubau – ein funktionaler länglicher Baukörper (10.000 Quadratmetr Bruttogeschossfläche) mit drei UGs, einem EG und sechs OGs – wollte Schick endgültig über eine Inves­tition in die innovative Systemschalung entscheiden.

Die besonderen Herausforderungen bei diesem Bauvorhaben: eine extrem beengte Baugrube mit horizontalen Aussteifungen für den Verbau sowie ein extrem ehrgeiziger Zeitplan.
Gemeinsam mit den Hünnebeck-Projektplanern entwickelte die Schick-Arbeitsvorbereitung unter Leitung von Dipl.-Ing. Martin Pal effiziente Schalungslösungen für Wand und Decke. Rund 1.200 m2 einseitige Wandschalung, 8.000 Quadratmeter zweiseitige Wandschalung, 12.500 Quadratmeter Deckenschalung und Stützenbatterien zur Herstellung der 2.800 Quadratmeter umfassenden Lochfassade mussten ge­plant und ausgeführt werden. Knapp 6.000 Kubikmeter Beton wurden in nur sieben Monaten Bauzeit eingebracht.

Als Deckenschalung war die Modulschalung Topec im Einsatz, ein schnell auf- und abzubauendes System, das mit den beiden Basis­elementen Stütze und Tafel auskommt. Die bis zu 1,80 m x 1,80 m großen Elemente werden von maximal zwei Mann vom sicheren Boden mit wenigen Handgriffen montiert und demontiert. „Schneller kann man Decken eigentlich nicht schalen“, bestätigt auch Oberpolier Erich Beck.
Durch die Schick-Arbeitsvorbereitung wurden im Vorfeld große Schaltakte geplant, die täglich im Baustellenbetrieb mithilfe großer Baustellenkräne umgesetzt wurden.

Richtigen Spaß macht dem erfahrenen Schalungsfachmann und seinem Team allerdings die neue Großflächenschalung Platinum 100. Das System punktete bei den Praktikern von Beginn an mit seiner hohen Schalungsdruckaufnahme von 100 Kilonewton pro Quadratmeter durchgängig im Gesamtsystem. Damit lassen sich bis zu 3,60 Meter hohe Wände schnell mit großer Oberflächengüte betonieren. Weiterhin lassen sich die Elemente verschiedenartig anordnen und drehen und ein gleichmäßiges Betonbild ist nach dem Ausschalen im Ergebnis zu sehen.

Als besonders positiv wird zudem die innovative Ankertechnik beurteilt: Sie kommt mit weniger Ankern aus als bei traditionellen Systemen und ermöglicht die einseitige Bedienung durch eine Person statt der sonst meist üblichen Zwei-Mann-Montage.

„Sehr durchdacht finden wir auch die Verwahrung der Zwingen bzw. der Spannstäbe an der Schalung“, urteilt u. a. Oberpolier Beck. „Das spart Zeit, weil man keine Teile suchen muss und erhöht die Arbeitssicherheit, weil keine losen Teile herumliegen.“ Enorme Einsatzflexibilität bewies das System auf der KfW-Baustelle bei der Erstellung von Schalungslösungen für Ecken und Säulen. „Für beide Fälle haben wir Schallösungen aus den sogenannten Vielzwecktafeln – gibt es in vier verschiedenen Größen – und Bolzen erstellt. Besondere Außenecklösungen waren nicht nötig.“

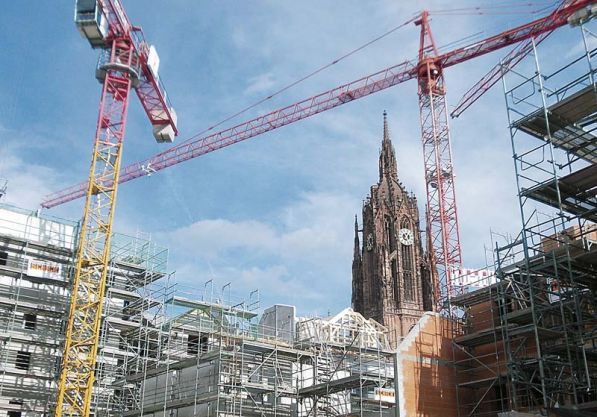

Nach dieser überzeugenden Vorstellung investierte Schick in die Qualitätsschalung und setzt sie derzeit auf der Baustelle DomRömer-Quartier in der Frankfurter Altstadt ein. Das ambitionierte städtebauliche Projekt umfasst das rund 7.000 Quadratmeter große Areal auf dem Gelände des ehemaligen Technischen Rathauses, das sich zwischen Dom und Römer befindet.

Dort soll der ehemals historische Stadtkern wieder aufleben: mit dem Neubau des fünfteiligen Stadthauses am Markt (4.000 Quadratmeter Nutzfläche) und 35 Altstadthäusern – 20 Neubauten und 15 Rekonstruktionen. Die dem alten Bestand nachempfundenen Grundrisse entsprechend dabei keinen Standardgrundrissen, sondern sind eher kleinteilig und beinhalten auch zahlreiche schiefwinkelige Ecken.

„Rund 80 Prozent der Wandflächen bei den Neubauten und den historischen Altstadthäusern werden aus Stahlbeton gefertigt und müssen eine sehr große Oberflächenebenheit aufweisen.
Mit der Platinum 100, die ja mit einer hochwertigen Vollkunststoffschalhaut ausgerüstet ist, können wir die geforderten Ebenheitstoleranzen problemlos einhalten“, argumentiert die Schick-Arbeitsvorbereitung. Optisch ansprechend und von Vorteil gegenüber tradi­tionellen Wandschalungen sei auch die mittige Anordnung der Ankerung. „Das kommt bei den Architekten gut an.“
Schnell hat sich die Schick-Arbeitsvorbereitung nach anfänglicher Unterstützung durch die Hünnebeck-Schalungsplanung mit den flexiblen Kombinationsmöglichkeiten der Platinum Tafeln vertraut gemacht: „Die bis zu 2,40 Meter mal 3,60 Meter großen Elemente ermöglichen ein enorm effizientes großflächiges Schalen, decken in Kombination mit den anderen Tafelgrößen des Programms aber auch alle anderen Anforderungen ab. Für die Baustelle am Dom-Römer-Quartier haben wir die Schaltakte so geplant, dass die Platinum 100 Elemente möglichst ohne Zwischenlagerung von Einsatz zu Einsatz umgesetzt werden können und damit keine unnötige Lagerfläche auf der extrem beengten Baustelle beanspruchen.“

Insbesondere bei den Erdgeschossen der unterschiedlichen Gebäudeteile zählt wiederum die hohe Schalungsdruckaufnahme, die sich mit der Platinum 100 Schalung realisieren lässt. „Dank ihr können wir hier mit großen Betonkübeln in schneller Zeit betonieren – selbst bei den bis zu 5,5 Meter hohen Wandflächen im Erdgeschoss“, erklärt der Bauleiter von Schick. Der AV-Leiter stimmt seinem Kollegen zu und ergänzt: „Die geringere Zahl der Ankerstellen und auch ihre einseitige Montage sparen merklich Zeit und damit auch Lohnkosten ein. Auch der komplette Entfall der Hüllrohre ist ein Vorteil, der sich rechnet.“

Echte Langzeiterfahrungen mit dem innovativen Wandschalungssystem Platinum 100 stehen zwar naturgemäß noch aus. Doch für das Team der Anton Schick GmbH + Co.KG gibt es schon jetzt keinen Zweifel mehr an der besonderen Effizienz dieser neuen Wandschalung. Über 1.000 Quadratmeter hat man im eigenen Bestand, Tendenz stark steigend.

14.10.2015 von Redaktion

Erschienen in Ausgabe: Oktober 2015 | Seite 35
