Flexibler Werkzeugeinsatz im Abbruch

Universalscheren mit austauschbaren Backensätzen

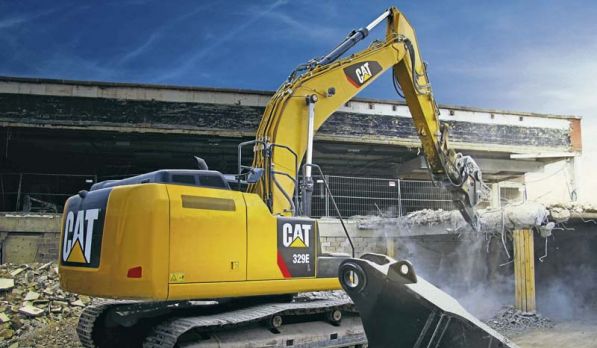

München – Mit den Typen MP332, MP345 und MP365 stellt Caterpillar neu entwickelte Universalscheren vor, die für den Einsatz an Trägergeräten von 32 bis 90 Tonnen Einsatzge-wicht geeignet sind. Sie zeichnen sich aus durch leicht austauschbare Backensätze und bil-den damit eine Ideallösung für Abbruchmaßnahmen, die von den Bauunternehmen hohe Flexibilität erfordern. Die neuen Universalscheren ergänzen die schon seit einiger Zeit lieferbaren überarbeiteten Modelle MP318 und MP324 – somit ist die Cat Baureihe MP300 nun wieder komplett auf einem einheitlichen Stand der Technik.

Das Besondere dieser Universalscheren-Baureihe besteht darin, dass ein einziges Grundgerät mit bis zu sechs verschiedenen, leicht austauschbaren Backensätzen bestückt und daher optimal an die momentan durchzuführenden Abbrucharbeiten angepasst werden kann. Zum Patent angemeldete neue Entwicklungen wie das Verriegelungssystem der Backensätze und der SpeedBooster verbessern Handling und Arbeitstempo und senken zugleich die Vorhalte- und Betriebskosten.

Alle MP300-Universalscheren sind kompakt gebaut und zeichnen sich durch ein hohes spezi-fisches Leistungsgewicht aus. Trotz ihrer herausragenden Schließ- und Brechkräfte minimieren sie die Beanspruchung der Trägermaschinen. Zu den Grundgeräten gehören Endlos-Drehvorrichtungen in HD-Bauweise, mit denen man die Scheren bei allen Abbruchsituationen im optimalen Winkel positionieren kann.

Die Backen werden bei den neuen Typen generell im Schnellgang geschlossen, bis der erste Schneidwiderstand den SpeedBooster-Modus aktiviert – eine neue Technik, die den Einbau von Hydraulikzylindern mit verringertem Durchmesser erlaubt. Die Kombination aus Speed-Booster und kleinerem Zylinder reduziert die Öffnungs- und Schließzeiten gegenüber der früheren Serie auf fast die Hälfte, sodass sie nun nur noch im Bereich zwischen einer und zwei Sekunden liegen. Gleichzeitig hat sich die Schließkraft je nach Backensatz um bis zu 19 Prozent erhöht.

Das neu konzipierte Verriegelungssystem verkürzt das Installieren beziehungsweise Austauschen der Backen auf weniger als zehn Minuten. Bei den größeren Modellen der MP300-Reihe verbleibt der Zylinderbolzen während des Wechsels im Backensatz, sodass sich der Austausch noch leich-ter und sicherer vornehmen lässt.

Zudem wurde bei den neuen Backen die Anzahl der Schweißnähte reduziert (weniger Spannungszonen) und die überwiegend bolzenmontierten Verschleißteile sind mühelos vor Ort zu erneuern. Abbruch-, Kombi- und Pulverisierbacken weisen diverse Gleichteile auf. Darüber hinaus ist der Pulverisierbackensatz mit Cat Schneidwerkzeugen ausgerüstet, während Abbruchbacken und Kombibacken ab Werk mit demselben Befestigungssystem wie für die Cat Schneidwerkzeuge geliefert werden.

Weniger Schmierstellen
Die Konstruktion der neuen Universalscheren bietet den Hydraulikkomponenten einschließlich Schläuchen bestmöglichen Schutz. So wurde der Hydromotor vollständig innerhalb des Grundgerätes untergebracht. Die Kolbenstange des direkt zugänglichen Hydraulikzylinders ist optimal vor äußeren Einwirkungen geschützt. Im Vergleich zu den früheren Scheren hat sich die Anzahl der Schmierstellen deutlich vermindert. Die tägliche Wartung reduziert sich auf Abschmieren, Verschleißkontrolle und Verschleißteilersatz. Mithilfe der Standard-Anschlagöse lassen sich die Backensätze problemlos transportieren oder in die für den Wechselvorgang erforderliche Position bringen.

Für die Grundgeräte gibt es bis zu sechs verschiedene Backensätze. Dabei handelt es sich um Kombi-, Abbruch-, Pulverisier-, Schrott-, Universal- und Stahlblechbacken:

Kombibacken
Für gleichzeitiges Schneiden und Abbrechen von großen Betonbrocken mit dicht gepacktem Bewehrungsstahl. Auch zum Abbrechen von schweren Beton- und Stahlträ-gern vorgesehen.

Abbruchbacken
Dank großer Maulweite ideal zum Schneiden und Abbrechen von Schwerbeton sowie von Konstruktionen mit mittelstarker Bewehrung und Bewehrungsstahl geeignet. Überwiegend im Primärabbruch eingesetzt, um das Bauwerk in Brocken zu zerlegen.

Pulverisierbacken
Zum Abbrechen und Zerkleinern von Beton in einem einzigen Schritt, zum Trennen des Bewehrungsstahls vom Beton und Zerschneiden von Beton in kleine, recycelbare Brocken.

Schrottbacken
Zum Schneiden und Zerkleinern von Metallteilen Mit Schneidspitze und Verschleißmesser in der Ober-backe sowie Quermesser mit zusätzlichem Führungsmesser in der Unterbacke. Ober- und Unterbacke bewirken gemeinsam, dass der Schrott vor dem Schneiden zusammengedrückt und abgeplattet wird.

Universalbacken
Bei Primär- und Sekundär-Abbruch zum Schneiden von Stahlbeton in kleine handliche Brocken und zum Trennen von Bewehrungsstahl.

Stahlblechbacken
Für exakten Streifenschnitt von Stahlblech, Schiffen, Wagons, Getreidesilos, Öltanks und Kraftstofftanks, Hallen, Schuppen sowie anderen Lagergebäuden aus Stahlblech.
