Clever geplant, Zeit gewonnen

Maisach – Auf einem 39.000 Quadratmeter großen Areal mit Blick auf den Rhein entsteht in bester Verkehrslage im Bonner Stadtteil Oberkassel ein exklusives Büro- und Verwaltungsviertel. Die acht Gebäude des ersten Bauabschnitts sind in Stahlbeton-Rahmenbauweise konzipiert, komplett unterkellert mit einer Tiefgarage und direktem Zugang zu den Bürogebäuden.

Für die Betonarbeiten sind allein Doka-Schalungen im Einsatz. Das entschieden Bauleiter Thomas Schmidt und sein Team vom Kölner Bauunternehmen BN Massiv Haus nach Prüfung der Schalungs­angebote. Das ausgereifte Konzept und die professionelle Präsenta­tion der Doka-Schalungstechniker überzeugten am meisten. Diese Entscheidung bestätigt sich schon nach halber Bauzeit als richtig: Man ist der geplanten Bauzeit um einiges voraus.

Zwölf Prozent weniger Anker und exzellentes Betonbild
Die Wände der als „weiße Wanne“ auszuführenden Tiefgarage entstehen mit Doka-Rahmenschalung Framax Xlife. Der große Anker­abstand von 1,35 Meter wirkt sich beim Verschließen der Ankerlöcher sehr vorteilhaft aus. Denn es entfallen im Regeleinsatz nur 0,55 Anker auf den Quadratmeter. Das sind rund 12 Prozent weniger Anker gegenüber den meisten Schalungen anderer Hersteller.

Zudem hinterlässt Framax Xlife ein exzellentes Betonbild durch die von hinten verschraubte kunststoffvergütete Xlife-Platte. Und es gibt nur geringe Nacharbeiten durch den negativen geordneten Rahmenabdruck im Beton.

Bauwerk ruht auf Federpaketen
Um selbst geringste Erschütterungen durch die angrenzende Bahnlinie zu vermeiden, ist der bahnseitige Bereich des Projektes federgelagert. Dort ruht ab der Kellerdecke der gesamte Baukörper auf starken Federpaketen. Daher werden die rund 4.000 Quadratmeter Unterzüge in den federgelagerten Bereichen der Tiefgarage mit Abmessungen von 100 Zentimeter mal 80 Zentimeter als Trägerrost vorbetoniert. Als Seitenschalung kommt die handliche Rahmenschalung Frami Xlife zur Anwendung, unterstellt mit Dokaflex 30 tec.

Auch bei den nachfolgenden Decken ist Dokaflex 30 tec die erste Wahl. Die Träger-Deckenschalung zeichnet sich durch intuitive Handhabung und beschleunigte Arbeitsabläufe aus. Als Jochträger kommen die hoch belastbaren Verbundschalungsträger I tec 20 zum Einsatz. Sie tragen bei fast gleichem Gewicht rund 80 Prozent mehr als übliche Holzschalungsträger. Das ermöglicht größere Unterstützungsabstände und der geringere Material­einsatz wirkt sich positiv auf die Schalzeit aus.

Fertigteile vor Ort produziert
Die bis zu 3,25 Meter hohen Ortbetonwände in den aufgehenden Bauteilen entstehen ebenfalls mit Framax Xlife. Dabei sind die Treppenhauskerne in Sichtbeton SB 4 als Fertigteile ausgeschrieben. Dafür entwickelten und montierten die Doka-Schalungstechniker spezielle Fertigungstische aus mietbaren Systemteilen der Trägerschalung Top 50. Sie dienen zur präzisen Herstellung der 15 cm starken Fertigteile auf der Baustelle.

Für eine makellose Oberfläche sind die Fertigungstische mit der faserarmierten und kunstharzbeschichteten Doka-Schalungsplatte Xface belegt. Sie ist von hinten verschraubt. Mit vier Tischen werden nun die 242 Fertigteile direkt auf der Baustelle produziert. „Das ist unter dem Strich viel günstiger und vor allen Dingen gibt es keine Transportschäden“, sagt Polier Olaf Lippert.
Die aussteifenden Treppenhauskerne und nur wenige Ortbetonwände tragen die 25 Zentimeter starken, unterzuglosen Flachdecken. Für die 17.000 Quadratmeter Deckenflächen eignen sich Dokamatic-Tische am besten. Sie sorgen für Tempo auf der Baustelle. Die gemieteten Deckentische sind belegt mit filmbeschichteten Dokaplex-Platten für beste Decken­untersichten.

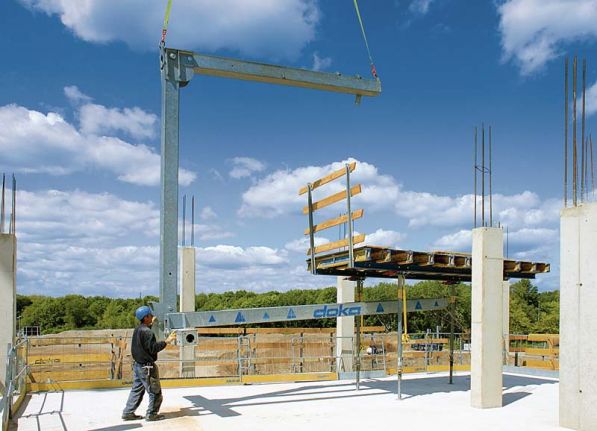

Zum horizontalen Verfahren der Tische auf der Geschossdecke nutzt man den kostengünstigen Doka-Umsetzwagen mit Andockantrieb. Denn hier in Bonn sind die Tische nur wenige Meter bis an den Decken­rand zu fahren. Dort nimmt sie der Kran mit einer Doka-Umsetzgabel in Empfang. Mit jeweils nur einem Kranhub lassen sich die bis zu 12,50 m² großen Tische sicher und schnell hochsetzen. Oben werden sie direkt in Position gestellt und Passstreifen zwischen die Schaltische eingelegt.
Diese rund 30 cm breiten Schalhautstreifen liegen auf den Trägern an den Tischrändern auf. Zusätzliches Unterstellen und Nivellieren wird damit vollkommen überflüssig.

Und der besondere Vorteil: Unter den Passstreifen lassen sich ganz einfach Hilfsstützen positionieren. Damit kann man die Dokamatic-Tische frühzeitig ausschalen. „Der Anteil der Decken gegenüber den Wänden ist hier verhältnismäßig hoch. Daher war uns eine absolut schnelle Deckenschalung sehr wichtig. Dokamatic-Tische erfüllen in jeder Beziehung unsere hohen Erwartungen“, sagt Bauleiter Thomas Schmidt.

Höchste Sicherheit am Deckenrand
Direkt nach dem Umsetzen der Dokamatic-Tische werden die freien Deckenränder mit dem GS-geprüften Seitenschutzsystem XP abgeschrankt. Alleine auf dieser Baustelle sorgen rund 3.000 laufende Meter Schutzgitter dieser Absturzsicherung für höchste Sicherheit.

Partnerschaftliche Zusammenarbeit zahlt sich aus
Ein bis ins kleinste Detail aufeinander abgestimmtes Schalungskonzept unter Berücksichtigung aller Rationalisierungsmöglichkeiten sorgt auf dieser Baustelle für einen reibungslosen, zügigen und gesicherten Baufortschritt.

BN Massiv Haus und Doka werden auch künftig ihre partnerschaftliche Zusammenarbeit fortsetzen. Insbesondere dann, wenn der nächste Bauabschnitt ansteht. Denn die Chancen stehen gut, mit einem so erfolgreichen Konzept und einer bestens eingespielten Mannschaft auch dieses Los hoch wirtschaftlich auszuführen.

14.10.2015 von Redaktion

Erschienen in Ausgabe: Oktober 2015 | Seite 37
