Achtung, Tieflieger!
Neue Entwässerung und Drainage für A7 bei Jagel
Essen – Auf knapp zwei Kilometer musste die Entwässerung und Drainage der Autobahn A7 (Fahrtrichtung Flensburg) erneuert werden. Entwässerungsleitungen entlang der sehr tief liegenden Fahrbahn waren undicht, Drainageleitungen hatten sich zugesetzt. Die Folge: Im Untergrund war es zu Ausspülungen gekommen, in der Fahrbahndecke waren Bodenwellen entstanden, die besonders für den LKW-Verkehr eine Gefahr darstellten. Der Landesbetrieb für Straßenbau und Verkehr Schleswig-Holstein entschloss sich deshalb zur Sanierung. Zur Sicherung der Baugrube setzte die bauausführende Groth & Co. (GmbH & Co. KG) aus Pinneberg auf den gestuften Linearverbau von Emunds+Staudinger – einer Produktmarke der ThyssenKrupp Infrastructure.
Der Fliegerhorst im schleswig-holsteinischen Jagel hat Tradition: Seit fast 100 Jahren wird das Gelände als Militärflughafen genutzt. Dessen Betrieb hat Auswirkungen auf die Bundesautobahn 7. Wegen des Flugbetriebs wurde die A7 auf Höhe des Fliegerhorstes tiefergelegt, und deshalb liegen auch die Entwässerungs- und Drainageleitungen auf dem Streckenabschnitt zwischen Owschlag und Jagel ungewöhnlich tief im Grundwasser. Das blieb nicht ohne Folgen, zumal das Grundwasser in der Gegend extrem eisenhaltig ist.
Die Entwässerungsrohre aus Beton im Nennweitenbereich zwischen DN 300 und DN 1000 waren undicht, die Drainageleitungen sogar komplett funktionslos – das extrem eisenhaltige Grundwasser hatte ausgefällt und zu einer sogenannten Verockerung geführt: Die Öffnungen der für die Drainage verwendeten Drän-Betonrohre im Nennweitenbereich DN 150 und DN 300 hatten sich zugesetzt. Im Untergrund war es zu Ausspülungen gekommen, in der Folge hatte sich die Fahrbahndecke der A7 abgesenkt und Bodenwellen gebildet. Eine Wirtschaftlichkeitsberechnung zeitigte ein eindeutiges Ergebnis: Das Komplettpaket „Erneuerung“ war günstiger als eine Sanierung.
Besonders stabiler Verbau erforderlich
Die Situation stellte eine Reihe besonderer Anforderungen an den zu verwendenden Verbau. Im Vorfeld wurden mehrere Möglichkeiten geprüft, die Entscheidung fiel schließlich zugunsten des gestuften Linearverbaus von Emunds+Staudinger. Dipl.-Ing. Tilo Koller von Groth & Co. nennt die Gründe, die den Ausschlag gaben: „Der Lastabtrag der Brücke musste über die Baugrube erfolgen – unsere statischen Berechnungen hatten ergeben, dass der Linearverbau von Emunds+Staudinger diese wichtige Anforderung erfüllte. Außerdem haben unsere Poliere schon bei anderen Tiefbaumaßnahmen positive Erfahrungen mit dem Verbausystem gesammelt.“
Die Grube mit Spunddielen zu sichern, wäre nicht nur teurer gewesen, sondern auch komplizierter: „Im Bereich der Brücke hätten sich Dielen nur schwer handhaben lassen“, gibt Groth-Polier Jörg Baumann zu bedenken.
Sein Kollege Oliver Locht ergänzt: „Beim Linearverbau von Emunds+Staudinger werden die Verbauplatten nicht von oben in den Verbauträger eingefädelt, sondern seitlich eingeschwenkt – für die Sicherung der Baugrube im Brückenbereich war das ein ganz entscheidender Vorteil. Im Vergleich mit anderen Systemen ist dieses Vorgehen nicht nur schneller, sondern zudem auch ungefährlicher.“
In den einzelnen Schienen des Linearverbaus werden Platten senkrecht in ebener oder gestufter Anordnung geführt. Die gegenüberliegenden Schienen sind nicht durch Gelenkspreizen miteinander verbunden, sondern werden durch einen biegesteifen, in der Breite veränderbaren Laufwagen auf Abstand gehalten, und zwar „immer im exakt gleichen Abstand – die Grabenbreite ist bei Ein- und Rückbau des Systems in jeder Bauphase gleich“, wie Christian Grunert betont, der bei ThyssenKrupp Infrastructure im Bereich Vertrieb Sparte Grabenbau tätig ist.

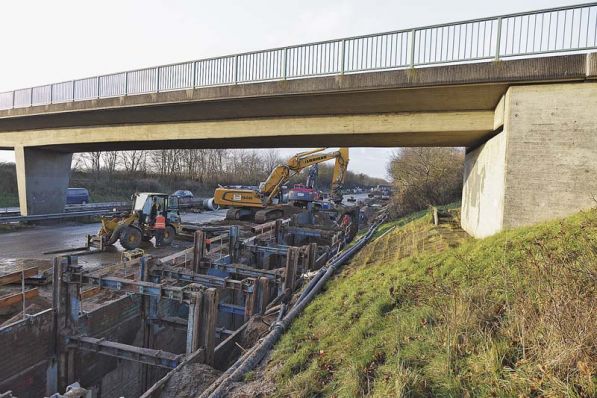

Für die Verlegung der Rohre galt es, eine 3 Meter breite und 7 Meter tiefe Grube zu sichern. Auf „freier Strecke“ wurde mit Modulen von 4 Meter Länge gearbeitet. Im Bereich der Brücke wurde der Abstand der Verbauträger aus statischen Gründen etwas reduziert. Dort kamen Modullängen von 3 Meter zum Einsatz. Für die Montage des Schachtbauwerks wurde auf einer Länge von 12,50 Meter eine 6,50 Meter breite Grube geschaffen, die ebenfalls 7 Meter tief war. Auch hier wurde mit dem Linearverbau gearbeitet, lediglich vor Kopf wurden Spunddielen verwendet.
Grundwasser überstieg die Berechnungen
Der Untergrund im Bereich der Baustelle besteht aus nicht bindigem Boden, vornehmlich gebildet aus Kies und Sand. Ein im Vorfeld erstelltes Bodengutachten hatte erwarten lassen, dass während der gesamten Bauzeit große Mengen an Grundwasser zu fördern seien, die Praxis übertraf die Berechnungen allerdings deutlich: Die tatsächlich zu bewältigende Menge überstieg die berechnete um das Zehn- bis 15-fache; die Wasserhaltung stellte daher für die Durchführung der Bauarbeiten eine extreme Herausforderung dar.
Trotz der schwierigen Grundwassersituation und der kniffligen Situation im Bereich des Brückenbauwerks hat sich der Linearverbau erneut als flexible, wirtschaftliche Lösung erwiesen, die auch unter außergewöhnlichen Rahmenbedingungen schnellen Baufortschritt und hohe Sicherheit miteinander in Einklang bringt.
Die Anforderung an der Autobahn-Baustelle in Schleswig-Holstein hat das Verbausystem mit Bravour gemeistert, mit dem Ablauf der Arbeiten, die inzwischen termingerecht abgeschlossen werden konnten, waren alle Beteiligten zufrieden.
Voraussichtlich ab 2019 soll die Autobahn zwischen den Anschlussstellen Owschlag und Jagel in Fahrtrichtung Flensburg inklusive Unterbau erneuert werden, im Anschluss daran sollen auch die Fahrbahn in der Gegenrichtung sowie die Entwässerungsleitungen erneuert werden.
